製品詳細
起源の場所: 中国
ブランド名: GET/CIMC
証明: ISO 9001/TS16949
モデル番号: 9403TJZ20F
支払いと送料の条件
最小注文数量: 2 単位
パッケージの詳細: 3 ユニット 梱包 2 ユニット 梱包
受渡し時間: 30 営業日
支払条件: T/T,L/C
供給の能力: 月 200 ユニット
トレーラー名: |
スケルトン 半トレーラー コンテナ シャーシ |
モデル: |
9403TJZ20F |
次元LxWxH: |
7600*2480*1715Mm |
キングピンの容量: |
16000kgs |
マックス 荷重: |
40T/40,000Kgs |
車輪ベース: |
6900+1310+1310Mm |
前側・後側 横たわり: |
/840Mm |
接近/離陸角度 (°): |
/30 |
軸: |
3セット FUWA オプション: BPW SAF |
休止: |
葉のスプリング メカニカル,オプション: 空気室,ボギーの懸垂 |
キングピン:: |
JOST 3.5" ((90#),オプション: 2" (50#) |
着陸装置: |
JOST 28T 接続タイプ 双速 |
ブレーキシステム: |
二重回路電気気圧制動ブレーキシステム WABCOブランド オプション: ABS,EBS |
タイヤ: |
11.00R22.5 オプション 11.00R2012.00R22.5 など |
適用する: |
コンテナ物流 |
特別要求 オプション: |
ログ・ピラーホルダー フロント・プロテクト・ウォール 水力ダンプシステム |
トレーラー名: |
スケルトン 半トレーラー コンテナ シャーシ |
モデル: |
9403TJZ20F |
次元LxWxH: |
7600*2480*1715Mm |
キングピンの容量: |
16000kgs |
マックス 荷重: |
40T/40,000Kgs |
車輪ベース: |
6900+1310+1310Mm |
前側・後側 横たわり: |
/840Mm |
接近/離陸角度 (°): |
/30 |
軸: |
3セット FUWA オプション: BPW SAF |
休止: |
葉のスプリング メカニカル,オプション: 空気室,ボギーの懸垂 |
キングピン:: |
JOST 3.5" ((90#),オプション: 2" (50#) |
着陸装置: |
JOST 28T 接続タイプ 双速 |
ブレーキシステム: |
二重回路電気気圧制動ブレーキシステム WABCOブランド オプション: ABS,EBS |
タイヤ: |
11.00R22.5 オプション 11.00R2012.00R22.5 など |
適用する: |
コンテナ物流 |
特別要求 オプション: |
ログ・ピラーホルダー フロント・プロテクト・ウォール 水力ダンプシステム |
超重量コンテナと有機タンクコンテナのための3軸の20フィート骨格半トレーラー
スケルトン・セミトレーラーは,コンテナ輸送用の最も一般的なタイプのトレーラー (またはコンテナ・シャシー) で,軽量だが,重容量である.タンクコンテナの放出を容易にすることができます危険なタンクコンテナと振動に敏感な貨物のためにより良い配送品質を得るために,クリアランスを低減することができます.

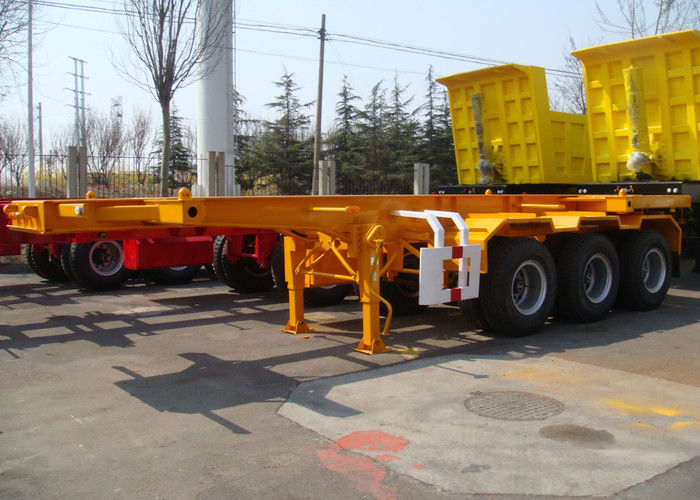

1. 360度 スケルトン・セミトレーラー
2コンテナ・シャシの一般パラメータ
| 超重量コンテナと有機タンクコンテナのための3軸の20フィート骨格半トレーラー | 9403TJZ20F | ||
| 骨格型半トレーラー 全体の外側の寸法 (mm) |
長さ | 7600 | |
| 幅 | 2480 | ||
| 高さ (卸荷) | 1715 | ||
| ドロップサイドボディの外側の寸法 (mm) | 長さ | ||
| 幅 | |||
| 高さ | |||
| タンカー容量 (L) | |||
| 骨格型半トレーラー GVW ((kg) | 45800 | ||
| 骨格型半トレーラー車両の総重量 (kg) | 5800 | ||
| 骨格型半トレーラー 定数積載量 (kg) | 40000 | ||
| 骨格型半トレーラー 車輪ベース ((mm) | 6900+1310+1310 | ||
| トレーラー走行面 (mm) | 前に歩いて | ||
| 後ろの歩行台 | /1820/1820/1820 | ||
| 前/後ろの斜面 (mm) | /840 | ||
| 接近/離陸角度 (°) | /30 | ||
| 車両の座席の名乗積荷 | 16000 | ||
| トレーラー軸 | BPW 12T*3 | ||
| トレーラー 軸容量 kg | /1000/10000/10000 | ||
| タイヤ | 11R22.5*12 | ||
| トレーラー材料 | 炭素鋼 | ||
| 輸送材料: | 20' コンテナ*1 | ||
| ISOコンテナのトウィストロック | |||
| タンカーの隔離カバー | ニール | ||
| サスペンションシステム | 葉の春 | ||
| 葉のスプリングプレート | 7/7/7 | ||
| コメント: | |||
3コンテナ・シャシー 鉄鋼構造とトレーラー部品
| トレーラー メインライト | 深さ: 450 mm (17.7 ") 高強度低合金鋼で,高性能低合金鋼で,350 MPaの出力を有する,熱巻きI梁 (Q345) |
||
| フラットベッド トレーラー 床 | 1/8" (3mm) 厚さ ASTM A572 グレード 50 チェックされた鋼板 オプション: 1/5 インチ (5mm) |
||
| キングピンの上部コップラー | 1/4 セットのピックアッププレート,JOST 2 セット直径の平方型キングピン,SAE標準 | ||
| フラットベッド フロント サポート | ASTM A572 50級鋼U型チャネル,幅7' × 高さ6' × 厚さ5/16のオープンセクション,上板3/8' | ||
| 後部支柱 | ASTM A572 グレード50 鋼U型チャネル 7'宽 × 7'高 × 5/16 厚さの開口部分,3/8'上のプレート | ||
| バンパー | 100x100mm (4?? x 4?? ) 角管のステップ,角形の垂直部位 | ||
| 棒は直立柱と主梁に溶接されています. | |||
| 容器 トイストロック | 8セット | 1x40フィートコンテナと2x20フィートコンテナ | |
4コンテナ トレーラー シャーシ 駆動ギア 防災バルブ
| 着陸装置 | Jost Or CIMC 28T ブランド 2 スピード 望遠鏡式 手動着陸車 | ||
| クランクハンドルは,シャーシの運転手側にある. | |||
| トレーラーの懸垂 | 機械式タンデム式懸垂 3葉のスプリング オプション:エア・スプリング・サスペンション,ボギー・サスペンション |
||
| アクセル | 150mm (6") 13T/15T/16T/20Tの容量を持つ四角軸,10HUB操縦ハブと外装鋳鋼ドラム (ABSオプション) オプション:ディスクタイプ 製造者:FUWA オプション:BPW,SAF |
||
| 車輪 | 鋼製ディスクホイール,10穴のISO オプション: アルミ合金フレーム | ||
| タイヤ | トューブレスタイヤ 8.25R158.25R2011.00R225,12.00R225,12.00R20,385/65R225425/65R22.5 製造者:ダブルコイン,三角形,ミシュラン,ファイアストーン |
||
| ブレーキシステム | 双方向気圧ブレーキ,SAEホースとコネクタ,WABCOリレー緊急バルブ,オプション:ABSブレーキシステム | ||
| T30/30 スプリングブレーキ室,T30 ブレーキ室 | |||
| 制御のための青の空気管と供給のための赤の3/8 40Lの空気タンク | |||
| 電気 | OPTRONICS 12ボルトのLED照明とフィリップス模具シールワイヤリングハーネス,DOTとSAE基準を満たす. 容器: 7 方向ソケット SAE 標準,中国 ワイヤリング: 主枠のPVC管で保護された電気ケーブル |
||
| 絵画 | 電気噴霧,つまり水性コーティングは,水溶性フィルムを形成する材料に分離され,水中にフィルムを形成することができる.反対の電極に泳ぐ 直流電場表面に沈み,コーティングフィルムを形成する | ||
| MISC | GET標準マーク,文書保持器,目立つテープ,鉄鋼または黒ゴムの泥のフラップ | ||
| オプション | ハウボドメーター,PSIタイヤ膨張システム | ||
5コンテナ・セミトレーラーの利点
パーソナライズされたデザイン
様々な地域の輸送環境についての完全な理解と分析に基づいて, 生産経験と顧客のプライベート状態を参照してください,異なる顧客に専用のトレーラーをデザインします.
ベスト・スチール・コンストラクション
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
軸系
世界ブランドのBPWから高品質の軸,SAFから中国へ 有名なブランドFUWA,L1は9Tから20Tまでの強いベアリング容量と ABSオプションで,要求に応じます.
ススペンションシステム
世界ブランドのBPWから高品質の懸垂,SAFから中国へ 有名なブランドFUWA,L1,ボギータイプからエアスプリングタイプ,ゴムタイプまで,貨物配送条件の異なる要件に対応する
タイヤとリム
世界ブランドのミシェリン,ブリッジストーン,ピレッリから中国ブランドのダブルコイン,三角形まで
安全制御システム
世界ブランドのブレーキシステム WABCO バンブ ABSやEBSで トレーラーを制御します
6関連 トラック トレーラー コンテナ物流
特殊車両の専門メーカーと輸出業者として トラック・トレーラー生産ラインの範囲は広まり コンテナからコンテナ・チェシまで 数百のモデルが用意されています骨格トレーラーから マフィアトレーラーへフラットベッドトレーラー,ドロップサイドトレーラー,水力ダンプコンテナトレーラー, 貨物輸送コンテナを世界数百カ国で満載させる.
