製品詳細
起源の場所: 中国
ブランド名: GET/CIMC
証明: ISO 9001/TS16949
モデル番号: 9603TD16M
支払いと送料の条件
最小注文数量: 2 単位
パッケージの詳細: 3 ユニット 梱包 2 ユニット 梱包
受渡し時間: 30 営業日
支払条件: T/T,L/C
供給の能力: 月 200 ユニット
トレーラー名: |
低速はトラックのトレーラーを半寝かせる |
モデル: |
9603TD16M |
次元LxWxH: |
16000*3000*3100Mm |
ローディング・プラットフォームの寸法: LxW: |
11500*3000Mm |
マックス 荷重: |
60T/60000 |
ホイールベース: |
11775+1220+1220Mm |
前側・後側 横たわり: |
550/1235Mm |
接近/離陸角度 (°): |
/16 |
車軸: |
3セット FUWA オプション: BPW SAF |
休止: |
メカニカル・リーフ・スプリング オプション: 空気室,アゴ・ボギー・サスペンション |
キングピン:: |
JOST 3.5" ((90#),オプション: 2" (50#) |
着陸装置: |
JOST 28T 接続タイプ 双速 |
ブレーキシステム: |
二重回路電気気圧制動ブレーキシステム WABCOブランド オプション: ABS,EBS |
タイヤ: |
11.00R22.5 オプション 11.00R2012.00R22.5 など |
ローディングランプ: |
スプリングヘルプ メカニカル オプション: 水力式折りたたみランプ |
応用: |
コンテナ物流,一般貨物物流 |
特別要求 オプション: |
長丸の形の貨物のためのサイドピラー,フロント保護壁 |
トレーラー名: |
低速はトラックのトレーラーを半寝かせる |
モデル: |
9603TD16M |
次元LxWxH: |
16000*3000*3100Mm |
ローディング・プラットフォームの寸法: LxW: |
11500*3000Mm |
マックス 荷重: |
60T/60000 |
ホイールベース: |
11775+1220+1220Mm |
前側・後側 横たわり: |
550/1235Mm |
接近/離陸角度 (°): |
/16 |
車軸: |
3セット FUWA オプション: BPW SAF |
休止: |
メカニカル・リーフ・スプリング オプション: 空気室,アゴ・ボギー・サスペンション |
キングピン:: |
JOST 3.5" ((90#),オプション: 2" (50#) |
着陸装置: |
JOST 28T 接続タイプ 双速 |
ブレーキシステム: |
二重回路電気気圧制動ブレーキシステム WABCOブランド オプション: ABS,EBS |
タイヤ: |
11.00R22.5 オプション 11.00R2012.00R22.5 など |
ローディングランプ: |
スプリングヘルプ メカニカル オプション: 水力式折りたたみランプ |
応用: |
コンテナ物流,一般貨物物流 |
特別要求 オプション: |
長丸の形の貨物のためのサイドピラー,フロント保護壁 |

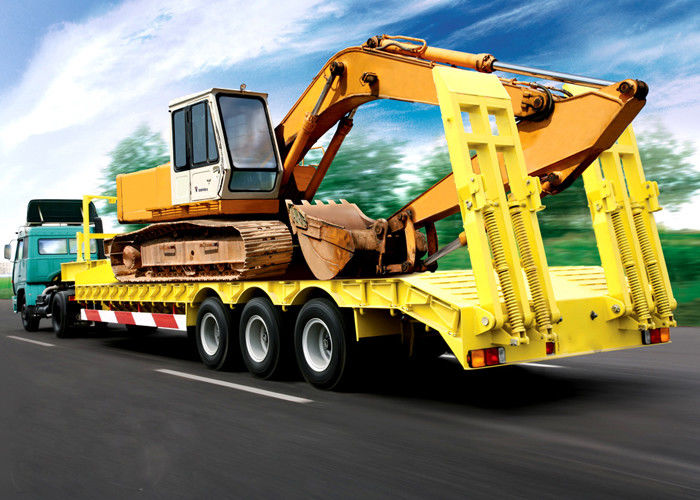

16 メートル 60T 固定グースネック (FGN) 重機用 3 軸付き低床セミトレーラー
低床セミトレーラーは、トラクター、バス、特殊用途車両、鉄道車両、鉱山機械、林業機械、その他の重量物を輸送するために一般的に使用されます。
1. フラットベッドトレーラーの 360 度クイックビュー
2. 平床トラック トレーラーの一般的なパラメータ
| 16 メートル 60T 固定グースネック (FGN) 重機用 3 軸付き低床セミトレーラー | 9603TD16M | ||
| 全外寸法(mm) | 長さ | 16000 | |
| 幅 | 3000 | ||
| 高さ(荷降ろし時) | 3100 | ||
| 積載デッキ寸法(mm) | 長さ | 11500 | |
| 幅 | 3000 | ||
| 総重量(kg) | 72000 | ||
| 車両総重量(kg) | 12000 | ||
| 定格積載量(kg) | 60000 | ||
| ホイールベース(mm) | 11775+1220+1220 | ||
| トレッド(mm) | 前を踏む | ||
| 後部のトレッド | 2480 | ||
| フロント/リアオーバーハング(mm) | 550/1235 | ||
| アプローチ/ディパーチャー角度(°) | /16 | ||
| タイヤ | 8.25R20*12 | ||
| 車軸 | 15Tフワ*3 | ||
| 春の葉 | 10/10/10 | ||
| 述べる | |||
3. 鋼構造と構成部品
| メインビーム | 自動ウェルトメインビーム、降伏 350 MPa の高強度低合金鋼、熱間圧延 I ビーム、ASTM A572 グレード 50 または同等品 (Q345) | ||
| フランジ | 350 MPa 降伏の熱間圧延 I ビームを備えた高強度低合金鋼、ASTM A572 グレード 50 または同等品 (Q345) | ||
| 低いプラットフォーム床 | 1/5 インチ (5 ミリメートル) 厚さ ASTM A572 グレード 50 チェック鋼板 | ||
| ロープラットフォームタイプ | ローディングスロープ付きの標準ストレートプラットフォーム オプション: 1.中間凹面デザイン 2. タイヤ露出ストレートプラットフォーム |
||
| 上部カプラー | SAE規格に準拠したJOST 2インチ直径スクエアタイプキングピンを備えた1/4インチピックアッププレート | ||
| ローディングランプ | 標準スプリングアシスト機械式ローディングランプ積載容量 50T オプション: ポンプ付き油圧ローディングランプ |
||
4. コンテナトレーラーシャーシの走行装置と安全バルブ
| 着陸装置 | Jost または CIMC ブランド 28T 2 速伸縮手動着陸装置 | ||
| クランクハンドルはシャーシの運転席側にあります。 | |||
| トレーラーサスペンション | 3枚板スプリングを採用したメカニカルタンデムサスペンション。 オプション: 空気ばねサスペンション、台車サスペンション |
||
| 車軸 | 150mm (6") スクエアアクスル、容量 13T/15T/16T/20T、10 HUB パイロットハブ、アウトボードマウント鋳鋼ドラム付き (ABS オプション) オプション : ディスクタイプ メーカー：FUWA、オプション：BPW、SAF |
||
| ホイール | スチールディスクホイール、10穴ISO、;オプション: アルミニウム合金リム | ||
| タイヤ | チューブレスタイヤ、8.25R15、8.25R20、11.00R22.5、12.00R22.5、12.00R20、385/65R22.5、425/65R22.5、 メーカー：ダブルコイン、トライアングル、ミシュラン、ファイアストン |
||
| ブレーキシステム | デュアルライン空気圧ブレーキ、SAE ホースおよびコネクタ、WABCO リレー緊急バルブ、オプション: ABS ブレーキ システム | ||
| T30/30 スプリング ブレーキ チャンバー、T30 ブレーキ チャンバー | |||
| 制御用に 3/8 インチの青色のエアチューブ、供給用に 3/8 インチの赤色のエアチューブ、40L エアタンク | |||
| 電気 | OPTRONICS 12 ボルト LED 照明、プラスモールドシールワイヤハーネス付き、DOT および SAE 規格に適合します。 レセプタクル::7 ウェイソケット SAE 規格、中国 配線: メインフレーム上の PVC コンジットで保護された電気ケーブル |
||
| 絵画 | 電気泳動スプレー、すなわち水性塗料は、水中で膜を形成できる水溶性の膜形成材料に解離し、直流電界中で対極に泳ぎ、対象物の表面に析出して塗膜を形成します。 | ||
| その他 | 標準マーキング、ドキュメントホルダー、目立ちやすいテープ、スチールまたは黒のゴム製マッドフラップを入手 | ||
| オプション | ハブドメーター、PSI タイヤ空気圧システム | ||
5. 当社のコンテナセミトレーラーの利点
カスタマイズされたデザイン
さまざまな地域の輸送環境に関する十分な理解と分析に基づいて、数百万台のトレーラーの生産経験と顧客の個人的な状況を参照して、すべてのトレーラーをさまざまな顧客向けにプライベートに設計します。
最高の鉄骨構造
材料は、溶接Iビームには降伏強度350mpaの高強度低合金鋼が使用され、その他の加工部品には降伏強度235mpaが使用され、タンクとドライ物流ボックスにはオリジナルのALCOAアルミニウムが使用されています。
アクスルシステム
世界ブランドのBPW、SAFから中国の有名ブランドFUWA、L1の高品質アクスル。9Tから20Tまでの強力な支持力とABSオプションを備え、要件に完全に適合します。
サスペンションシステム
世界ブランドのBPW、SAFから中国の有名ブランドFUWA、L1の高品質サスペンションを、板バネ式、台車式から空気バネ式、ゴム式まで、貨物の配送条件のさまざまな要件に対応します。
タイヤとリム
ミシュラン、ブリヂストン、ピレリなどの世界ブランドから中国ブランドのダブルコイン、トライアングルまでの高品質タイヤを、スチールからアルミまでリムを組み合わせました。
安全管理システム
世界ブランドのブレーキシステム WABCO バルブは ABS または EBS を備えており、いかなる場合でもトレーラーを制御します。
ローディングランプ
ローベッドセミトレーラーのテールにスプリングサポートを装備した強化ローディングランプ。
オプション: 油圧式自動ローディングランプ
